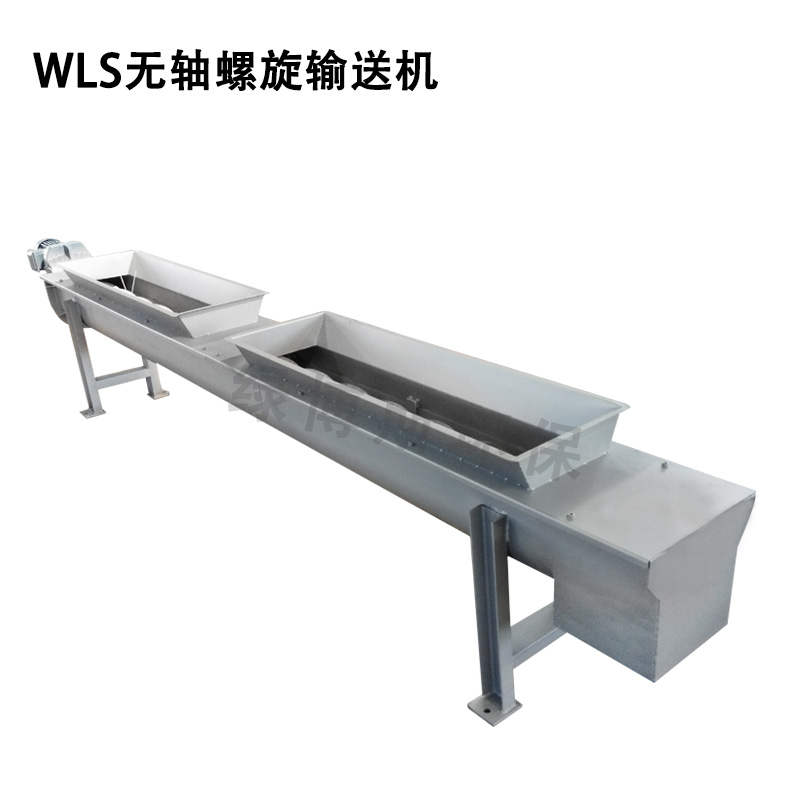

无轴螺旋输送机

一、无轴螺旋输送机用途

WLS无轴螺旋输送机适用于城镇污水处理厂、住宅小区污水预处理装置、市政污水泵站及自来水厂等的栅渣处理，它主要与格栅或脱水机等设备配套使用，将栅渣或脱水污泥、生活垃圾、餐厨垃圾等进行输送。

二、无轴螺旋输送机结构及工作原理

该设备采用无轴螺旋式．当物料从输送机的进料斗进入．依靠螺旋叶片的旋转将物料推移滑行，沿U型输送槽送至出料口，并与压榨机或垃圾小车配套，将物料进行下一步处理。

三、无轴螺旋输送机主要特点

1_驱动装置采用轴装式平行轴斜齿轮减速机，结构紧凑，运行平稳安全；

2．输送方向由螺旋叶片的螺旋方向和电机的旋转方向确定．可实行双向输送；

3．U型槽内设有内衬，耐磨性能强， 使用寿命长、更换简便；

4．输送机架采用膨胀螺栓固定，无需预埋件；

5．该设备可与配套设备进行联动控制，控制方便．也可自行配套就地控制箱

四、主要技术参数

五、订货须知

1  订货时，请提供输送机的螺旋直径、处理量、输送长度、安装角度等主要参数

2清注明设备材质；

3．若需单独配套就地控制箱，请注明；

无轴螺旋输送机产品介绍

      无轴螺旋输送机可输送传统有轴螺旋输送机和皮带输送机不能或不易输送的物料.如颗粒状和粉状物料.湿的和糊状物料.半流体和粘性物料.易缠绕和易堵塞物料.无轴螺旋输送机有特殊卫生要求的物料.
无轴螺旋输送机主要结构包括：驱动、壳体、衬板、叶片、 支架、盖板、进料口、出料口，输送长度、倾斜角度都可以按照客户要求来定做，不同物料不同输送角度我们为您合理选型！

     无轴螺旋输送机采用的都是MC尼龙衬板（高耐磨材质）使用寿命长，FAF型号减速机（电机减速机品牌国茂）这种型号减速机采用法兰盘连接密封好、扭矩大，为客户考虑的都是细节和以后的售后服务！

简介

无中心轴干扰,对于输送带状、易缠绕物料有特殊的优越性。

 无轴螺旋输送机用途： xLS型系列无轴螺旋输送机用于污水处理厂输送中细格栅其栅条净距50mm的除污机栅渣和压滤机泥饼等物料。 环保性能好。采用全封闭输送和易清洗的螺旋表面，可保证环境卫生和所送物料不受污染、不泄漏。 扭距大、能耗低。由于螺旋无轴，物料不易堵塞，排料口不堵塞，因而可以较低速度运转，平稳传动，降低能耗。扭距可达4000N/m。输送量大。输送量是相同直径传统有轴螺旋输送机的1.5倍。输送距离长。单机输送长度可达60米。并可根据用户需要，采用多级串联式安装，超长距离输送物料。能机动工作，一机多用。既可下方出料，又可端头出料。采用特制衬板，该机可在高温下工作。结构紧凑，节省空间，外型美观，操作简便，经济耐用。

组织结构

无轴螺旋输送机主要由驱动装置、头部装配、机壳、无轴螺旋体、槽体衬板、进料口、出料口、机盖(需要时)、底座等组成。

驱动装置：采用摆线针轮轮减速机或轴装式硬齿面齿轮减速机，设计时应尽可能将驱动装置设在出料口端，使螺旋体在运转时处在受拉状态。

头部装配有推力轴承，可承受输送物料时产生的轴向力。

机壳：机壳为U型或O型，上部加防雨型机盖，材质有不锈钢或碳钢或玻璃钢。

无轴螺旋体：材质为不锈钢或碳钢。

槽体衬板：材质为耐磨的塑料板或橡胶板或铸石板等。

进、出料口：有方形和圆形两种，一般进、出料口形式由用户决定。

应用范围

螺旋输送机具有结构简单,制做成本低,密封性强、操 作安全方便等优点,中间可多点装、卸料.广泛用于化工、 建材、冶金、粮食等部门,在倾角β< 20 °的情况下,输 送粘度不大、不易变质、不遑（来不及）结块的粉状、颗粒状和小块物料.

优点

NE型板链式斗式提升机的主要特点：

1、输送能力大。该系列斗式提升机是国内同类提升机中相近结构尺寸输送量最大的提升机，提升量为50m3/h～500m3/h。

2、提升范围广。这类斗式提升机对物料的种类、特性要求少。不仅能提升一般的粉料、小颗粒料，而且还能提升磨琢性较大的物料，要求温度≤200°C。

3、驱动功率小。采取流入式喂料、诱导式卸料，大容量的料斗密集型布置。在物料提升时几乎无回料和挖料现象，因此减少了无效功率，比环链提升机节省功率30%。

4、提升高度高。采用板链式高强度链条，在额定输送量下提升高度可达60米。

5、操作、维修方便，易损件少。

6、本斗式提升机结构钢性好，精度高。机壳经折边和中间压凸，经焊接后，刚性好且外观漂亮。综合成本低，密封性能好，节能环保且维护少。

NE型板链式斗式提升机的主要结构：

1、运行部件：由料斗和套筒滚子链组成；

2、驱动装置（左、右装配）：由驱动平台、驱动组合（减速器、电机、液力耦合装置）、传动链组成；

3、上部装置：上部机壳、上罩、卸料口、上轴装置、逆止器；

4、中部机壳：标准节（2m）和非标节（1～1.5m），包括带检视门的中间节；

5、下部装置：下部机壳、进料口、尾轴装置、张紧装置。

无轴螺旋输送机可输送传统有轴螺旋输送机和皮带输送机不能或不易输送的物料，如颗粒状和粉状物料、湿的和糊状物料、半流体和粘性物料、易缠绕和易堵塞物料、有特殊卫生要求的物料。无轴螺旋输送机的性能特点是：无轴螺旋输送机与传统有轴螺旋输送机相比,由于采用了无中心轴设计,利用具有一定柔性的整体钢制螺旋推送物料,因而具有以上突出优点，环保性能好。与有轴螺旋输送机相比，重量和成本都会减少不少。

1>、环保性能好。采用全封闭和易清洗的螺旋表面可保证所送物料不受污染不会泄漏输送物料。

2>、输送量大，输送量是相同直径有轴螺旋输送机的1.5倍。

3>、转距大，能耗低，排料口不堵塞。

4>、输送距离长，单机输送长度可达60~70m。

5>、结构紧凑，节省空间，外形美观，操作简便，经济耐用。

常见问题

无轴螺旋输送机叶片损坏原因及解决办法

1>、叶片过薄，由于无轴螺旋输送机缺乏中间轴，所有的受力点都在叶片上，因此叶片的厚度对该设备的实际使用有着非常重要的影响。选择一个适当厚度的螺旋叶片，直接影响着无轴螺旋输送机的使用效果。

2>、叶片轴距过小，螺旋管径选择不当。输送粉料或者片状物料的时候，往往由于叶片轴距过小，造成挤压力过大，直接损伤叶片，随着轴的转动，再厚的叶片也会产生一定量的损伤。另外一个原因管径较小，同样也会造成压力过大。导致叶片损伤严重。再采取以上两种措施之后，同时可以降低叶片转速。来达到这一效果。
